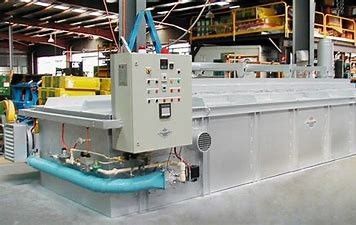

300000Kcal/H ηλεκτρικός έλεγχος οθόνης αφής φούρνων επιστρώματος ψευδάργυρου

Η κύρια παράμετρος υπόκειται στο τελικό και εγκεκριμένο σχέδιο

Μέτρα της μορφής 20000mm×2500mm×3500mm φούρνων (το μήκος της θεραπείας του τμήματος είναι 13m)

Ο Max εκτίμησε temp θεραπείας. 330℃

Η ταχύτητα μεταβιβάζει v=0.25~0.45m/min

Πλάτος της πλέγμα-ζώνης 1000mm

Αποτελεσματικό ύψος του λαιμού 300mm

Ικανότητα θέρμανσης αερίου 300000Kcal/h

Εγκατεστημένη ικανότητα 25.2KVA

Οθόνη αφής επιτροπής λειτουργίας/αγγλική & κινεζική γλώσσα

Θερμοκρασία που ελέγχει ±5℃

Λειτουργική διαδικασία τη φόρτωση → τεχνικής levelling→ που προθερμαίνει → που θεραπεύει → που δροσίζει και που ξεφορτώνει

Struction και περιγραφές

Κυρίως δομημένο της φόρτωσης και των τμημάτων, το σύστημα ψύξης HL, μεταβιβάζει τη μονάδα, το σώμα, τα παραγωγικά και κυκλοφορώντας συστήματα καυτού αέρα φυσήματος, ηλεκτρικό σύστημα ελέγχου και ούτω καθεξής. Σχεδιάζεται ειδικά για το επίστρωμα Geomet (και κατάλληλος για οποιοδήποτε άλλοδήποτε επίστρωμα νιφάδων ψευδάργυρου εμπορικών σημάτων, κανένα νερό-βάση θέματος ή χρώμα διαλυτικός-βάσεων). Υψηλός-Automaticly ελεγχόμενος με την ταχύτητα πλέγμα-blet-παγιδεψτε ρυθμισμένος, μπορεί πλήρως να ικανοποιήσει όλων που θεραπεύουν τις διαδικασίες.

Τμήμα φόρτωσης:

Εδώ η πλατφόρμα φόρτωσης και μεταβιβάζει τη μονάδα σχεδιάζεται. Προκειμένου να υπάρξει smoth το στρώμα επιστρώματος, η κατάλληλη απόσταση της ισοπέδωσης θεωρείται.

Τμήμα εκφόρτωσης:

Εδώ η πλατφόρμα εκφόρτωσης και μεταβιβάζει τη μονάδα σχεδιάζεται.

Σύστημα ψύξης:

Η λειτουργία του συστήματος ψύξης HL, που αποτελείται με την ψύξη του κυττάρου, των παρέχοντας και εξαντλώντας ανεμιστήρων και του αεραγωγού, είναι να επιβληθεί η ψύξη των μερών που θεραπεύονται. Ο υψηλός εξωτερικός φυγοκεντρικός θαυμαστής στροφέων υιοθετείται. Και η θερμική μόνωση είναι οργάνωση στην έξοδο και την είσοδο του κυττάρου.

Μεταβιβάστε τις μονάδες

Η αλυσίδα κίνησης (40Mn), άνευ ραφής χάλυβας φ27㎜ υποστηρίζει tube3, την πλέγμα-ζώνη ανοξείδωτου (τακτοποίηση για M6), το κιβώτιο μείωσης, τη συσκευή έντασης, τους αλυσσοτροχούς κίνησης, τον άξονα κίνησης και τη διαδρομή.

Σώμα

Εδώ το σώμα περιέχει τα παραγωγικά και κυκλοφορώντας συστήματα υγρός-αιμορραγώντας συστημάτων και καυτού αέρα φυσήματος, και συμπεριλαμβανομένου:

Το σώμα περιέχει την προθέρμανση και τη θεραπεία δύο τμημάτων. Να προθερμάνει ξεφορτώνεται κυρίως τον υγρό στο χαμηλό tempreture και τη θεραπεία του τμήματος solidifys το στρώμα επιστρώματος στο υψηλό tempreture. Όλα τα tempretures σε αυτά τα δύο τμήματα μπορούν να ρυθμιστούν και να ελεγχθούν. το πυριτικό άλας αλουμινίου πάχους 180mm γεμίζουν μεταξύ του εσωτερικός-τοίχου (πιάτο ανοξείδωτου 1.5mm) και του εξωτερικός-τοίχου (1,5 χιλ. cold-rolled το πιάτο). Προκειμένου να μειωθεί το κανάλι θερμότητας και να εξασφαλιστεί θερμικό expansivity, όλα το εσωτερικό πιάτων και το εξωτερικό δεν σφραγίζονται.

Υγρός-αιμορραγώντας σύστημα

Αυτό το σύστημα, περιέχοντας κυρίως αφυδατώνοντας τον ανεμιστήρα και το σωλήνα, ξεφορτώνεται τον υγρό που εξατμίζεται από την ισοπέδωση και θερμαίνοντας από το στρώμα επιστρώματος, για να φθάσει στην καλύτερη επιφάνεια επιστρώματος.

Παραγωγικά και κυκλοφορώντας συστήματα καυτού αέρα φυσήματος:

Υπάρχουν δύο σύνολα αυτών των ειδών συστημάτων. Κάποιος είναι για την προθέρμανση από τον τρόπο της ηλεκτρικής θέρμανσης και άλλος είναι για τη θεραπεία από τον τρόπο αέριο-. Και οι δύο υιοθετούν τους ανεμιστήρες αέρα για να επιτύχουν την ανταλλαγή θερμότητας μεταξύ του φούρνου και των καυστήρων.

Οι κυκλοφορώντας θαυμαστές και οι σωλήνες σχεδιάζονται κυρίως για τα καυτά κυκλοφορώντας συστήματα αέρα φυσήματος. Και οι σωλήνες αποτελούνται από το ανοξείδωτο 2.0mm.

Μονάδα εκφόρτωσης

Η λειτουργία της είναι να ξεφορτώσει τα μέρη που ντύνονται από την πλέγμα-ζώνη του φούρνου στην ανακύκλωσης περίπτωση.

Widthness της αλυσίδας συνδέσεων πιάτων: 270mm

Μεταβιβάστε την ταχύτητα: 2.5 m/min

Κιβώτιο μείωσης: 0.75KW

Ηλεκτρικό σύστημα ελέγχου:

Η λειτουργία οθόνης αφής υιοθετείται, τόσο easyly μπορείτε να ελέγξετε όλες τις ενέργειες του φούρνου, όπως ο έλεγχος η οδηγώντας συσκευή πλέγμα-ζωνών, η ρυθμίζοντας συσκευή ταχύτητας, τα παραγωγικά και κυκλοφορώντας συστήματα του καυτού φυσήματος αέρα, η αντίληψη tempreture θέρμανσης, υγρός-που αιμορραγούν το σύστημα και ούτω καθεξής.
