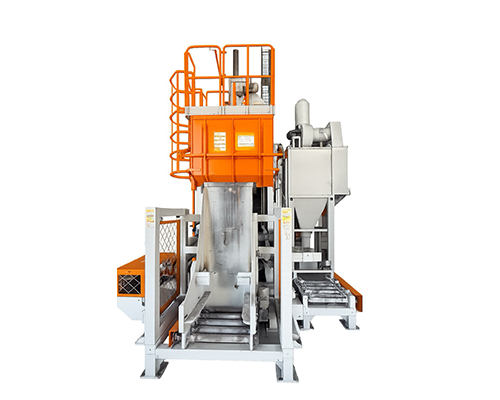

Μηχανή εκτόξευσης με σφαίρα Junhe® μοντέλο B650A

Η μηχανή αμμοβολής ερπυστριοφόρου Junhe® B650A εφαρμόζεται κυρίως για την επιφανειακή καθαρισμό κατά παρτίδες μεταλλικών τεμαχίων μικρού και μεσαίου μεγέθους. Οδηγούμενα από ερπυστριοφόρο από καουτσούκ, τα τεμάχια συνεχίζουν να περιστρέφονται συνεχώς. Εν τω μεταξύ, τροχοί αμμοβολής υψηλής ταχύτητας εκτοξεύουν λειαντικά σφαιρίδια ομοιόμορφα στις επιφάνειες των τεμαχίων για να αφαιρέσουν στρώματα οξειδίου, σκουριά και άλλα υπολείμματα, επιτρέποντας στα τεμάχια να επιτύχουν την απαιτούμενη επιφανειακή καθαρότητα και τραχύτητα για την επακόλουθη επεξεργασία.

Ενσωματωμένη με αυτόματη τροφοδοσία, καθαρισμό με αμμοβολή, ανακύκλωση λειαντικών, εκφόρτιση με δόνηση, αφαίρεση σκόνης και ηλεκτρικό έλεγχο, ο εξοπλισμός διαθέτει λογική δομή, εύκολη λειτουργία, σταθερή λειτουργία και βολική συντήρηση.

Φόρτωση τεμαχίων → Υδραυλική τροφοδοσία → Τεμάχια εισέρχονται στο θάλαμο αμμοβολής → Περιστροφή τεμαχίων με ερπυστριοφόρο → Καθαρισμός με αμμοβολή υψηλής ταχύτητας → Αυτόματη ανακύκλωση & κυκλοφορία λειαντικών → Αντίστροφη κίνηση ερπυστριοφόρου για εκφόρτιση → Μεταφορά με οθόνη δόνησης → Συλλογή τεμαχίων

Κατά τη λειτουργία, τα καλάθια υλικών φορτωμένα με τεμάχια τοποθετούνται στον μηχανισμό τροφοδοσίας και το υδραυλικό σύστημα ανατρέπει τα τεμάχια στον θάλαμο αμμοβολής. Το ερπυστριοφόρο από καουτσούκ συνεχίζει να περιστρέφεται για να περιστρέφει πλήρως τα τεμάχια, εξασφαλίζοντας ομοιόμορφη βολή σφαιριδίων σε όλες τις επιφάνειες των τεμαχίων.

Μετά την αμμοβολή, το ερπυστριοφόρο κινείται προς την αντίθετη κατεύθυνση για να στείλει τα τεμάχια στην οθόνη δόνησης, η οποία μεταφέρει τα τελειωμένα μέρη σε κάδους συλλογής μέσω δόνησης. Τα χρησιμοποιημένα λειαντικά σφαιρίδια συλλέγονται, ανυψώνονται, κοσκινίζονται και διαχωρίζονται πριν επανατροφοδοτηθούν στο σύστημα αμμοβολής για κυκλική επαναχρησιμοποίηση.

Η συνεχής περιστροφή που οδηγείται από το ερπυστριοφόρο από καουτσούκ επιτρέπει την πλήρη πρόσκρουση των σφαιριδίων σε όλες τις πλευρές των τεμαχίων, εγγυώμενη σταθερή ποιότητα καθαρισμού για μεγάλες παρτίδες.

Εξοπλισμένο με τροχό αμμοβολής απευθείας σύζευξης LS-360B ονομαστικής ισχύος 7,5 kW. Τα βασικά εξαρτήματα που φθείρονται είναι κατασκευασμένα από κράμα υψηλού χρωμίου με εξαιρετική αντοχή στην τριβή.

Εξοπλισμένο με υδραυλική μονάδα τροφοδοσίας και οθόνη εκφόρτισης με δόνηση για την πραγματοποίηση αυτόματης τροφοδοσίας, εκφόρτισης και μεταφοράς τεμαχίων, μειώνοντας σημαντικά τη χειρωνακτική εργασία.

Το σύστημα κυκλοφορίας λειαντικών αποτελείται από κοχλιωτό μεταφορέα, κάδο ανύψωσης, διαχωριστή αέρα και βαλβίδα ελέγχου σφαιριδίων, ολοκληρώνοντας την αυτόματη συλλογή, διαχωρισμό και κυκλική επαναχρησιμοποίηση των σφαιριδίων αμμοβολής.

Διαμορφωμένο με συλλέκτη σκόνης με φυσούνη και φυσίγγιο με όγκο αέρα περίπου 4.000 m³/h. Η απόδοση συλλογής σκόνης φτάνει πάνω από 98,98% για σωματίδια 0,5 μm.

Υιοθετεί έλεγχο PLC + οθόνης αφής. Οι χειριστές μπορούν να ρυθμίσουν παραμέτρους διεργασίας, όπως διάρκεια αμμοβολής, ρεύμα αμμοβολής και συχνότητα σφαιριδίων. Διατίθενται λειτουργίες εμφάνισης κατάστασης εξοπλισμού σε πραγματικό χρόνο και συναγερμού βλαβών.

Το εσωτερικό τοίχωμα του θαλάμου αμμοβολής είναι επενδεδυμένο με ανθεκτικά στη φθορά επενδύματα από χάλυβα υψηλής περιεκτικότητας σε μαγγάνιο, και προστίθενται αντικαταστάσιμες πλάκες από κράμα ανθεκτικό στη φθορά σε ζώνες υψηλής πρόσκρουσης. Το μηχάνημα είναι εξοπλισμένο με κουμπιά έκτακτης ανάγκης, προστατευτικά ασφαλείας, πλατφόρμες συντήρησης και κιγκλιδώματα ασφαλείας.

Όλες οι παράμετροι υπόκεινται στην τεχνική πρόταση και τα τελικά επιβεβαιωμένα σχέδια.

Η μηχανή αμμοβολής ερπυστριοφόρου B650A αποτελείται κυρίως από τις ακόλουθες μονάδες:

1. Μονάδα τροχού αμμοβολής
2. Θάλαμος καθαρισμού με αμμοβολή
3. Σύστημα λειτουργίας ερπυστριοφόρου από καουτσούκ
4. Μηχανισμός υδραυλικής τροφοδοσίας
5. Οθόνη εκφόρτισης με δόνηση
6. Σύστημα κυκλοφορίας λειαντικών
7. Σύστημα αφαίρεσης σκόνης με φυσίγγιο
8. Ηλεκτρικό σύστημα ελέγχου
9. Πλατφόρμα συντήρησης και συσκευές προστασίας ασφαλείας

Κατάλληλο για τεμάχια μικρού και μεσαίου μεγέθους που μπορούν να περιστρέφονται ελεύθερα και να αντέχουν ζημιές από αμοιβαία σύγκρουση. Εφαρμόζεται για τις ακόλουθες επιφανειακές επεξεργασίες τεμαχίων:

• Αφαίρεση σκουριάς και καθαρισμός
• Αποξείδωση κλίμακας οξειδίου
• Καθαρισμός υπολειμμάτων άμμου χυτηρίου
• Επιφανειακή προετοιμασία πριν από την επικάλυψη
• Ρύθμιση επιφανειακής τραχύτητας
